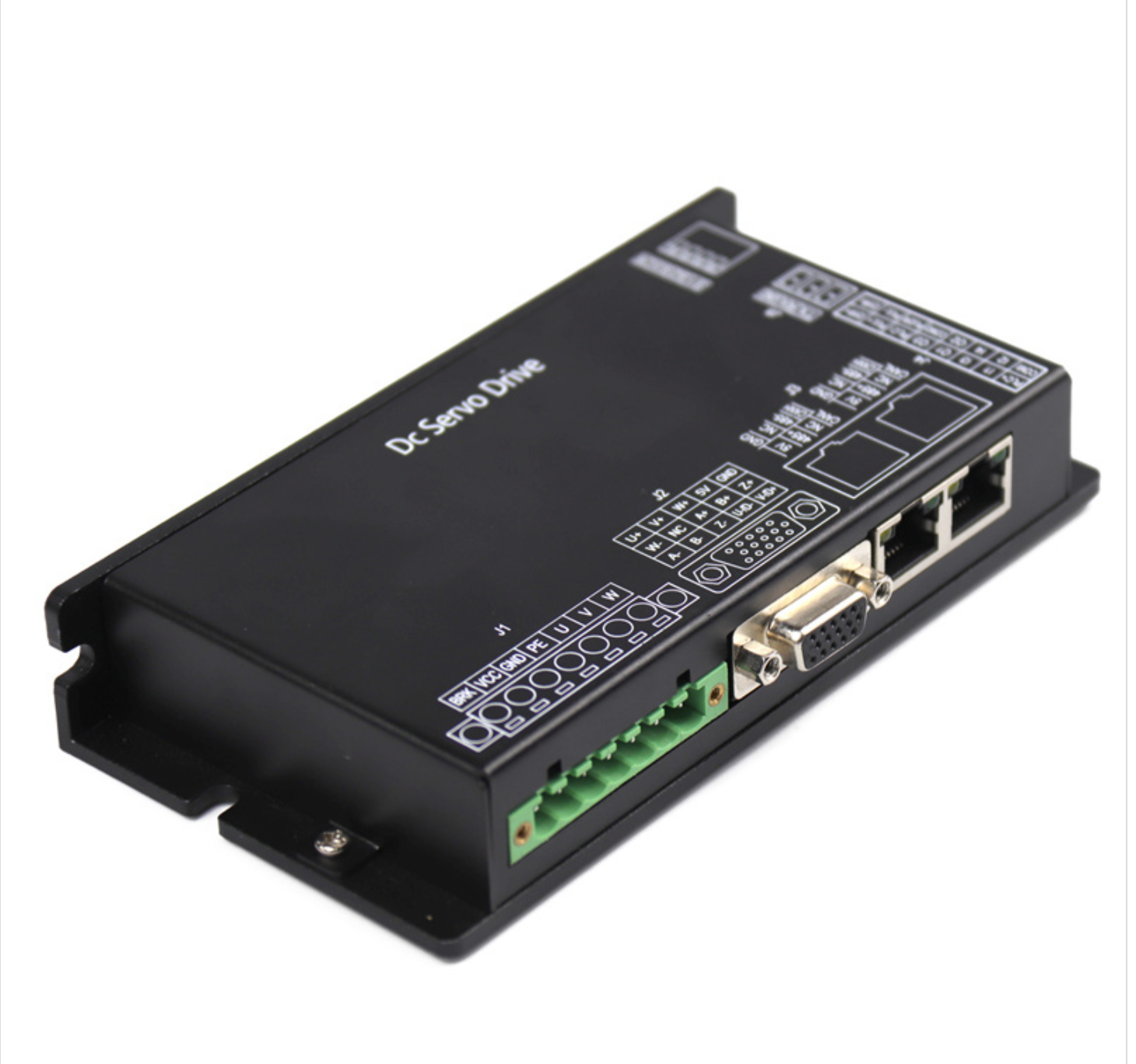

VSDI-2000A-800A

首页 > 产品中心 > 电机伺服驱动器 > VSDI-2000A-800A

VSDI-2000A-800A

可自由编程的电机控制器 适用于无刷、直流刷和步进电机 电机电源/逻辑电源:11–80 VDC/9–36 VDC 输出电流:10A连续;20 A峰值电流 支持各种反馈选项,包括Sin/Cos和绝对编码器 通过RS232、CANopen接口进行通信 安全完整性等级为SIL3/Cat3/PLe的STO输入 封闭式框架设计,带可伸缩连接器 尺寸(长x宽x高):142 x 95 x 26毫米


电气特性:

. 模拟电源/逻辑电源:11-80VDC/9-35 VDC

. 输出电流:连续电流10A,峰值电流20 A


电机类型:

. 无刷直流电机(BLDC,PMSM)

. 有刷直流电机(直流电动机)

. 步进电机(2相或3相)

. 音圈执行电机

. 直线电机


反馈类型:

. 第一次反馈

                 增量编码器

                 SinCos 1Vpp

                 数字霍尔传感器

                 旋转变压器

. 第二次反馈

                  增量编码器

                  SSI/BiS

                 EnDat 2.2

控制:

. CAN总线,脉冲和方向或模拟/数字输入,根据存储在驱动器的非易失存储器自主执行运动


通讯:

. RS232 高达115kbit/s,CANopen-CiA协议 301,305和402


数字/模拟输入输出:

. 4数字输入 5-36V,可配置为 NPN/PNP

. 5数字输出 5-36V,0.5A,NPN 集电极开路

. 2模拟量输入 12位,0-5V

. 可使用数字输出控制外部电机/抱闸   用于控制外部制动电阻器的集成制动控制斩波器功能

. 5数字输出 5-36V,0.5A,NPN 集电极开路

. 2模拟量输入 12位,0-5V


安全:

. 过电流,过电压/欠电压,过温度以及 I2T错误跟随保护

. STO等级 SIL 3, PLE安全扭矩关闭


控制功能:

. 通过编码器,霍尔传感器或无传感器进行磁场矢量控制(FOC)的正弦换向电流

. 快速准确的控制闭环环路,具有可定制的采样率和100KHz的 PWM 频率

. 灵活的能同时使用10个 BIQUAD 滤波器,实现优异的谐振和震动控制

. 灵活的增益调节用于PID 控制器的动态参数调整,实现最佳的定位效果

. S使用双回路反馈,能同时评估两个不同的传感器,补偿齿轮间隙和机械弹性

. 过当编码器可用时,具有正弦换向和磁场定向控制 (FOC)闭环

. 当开环时,没满一步最多512 微步,失步检测和自动位置补偿,当编码器在负载上可用



操作模式:

. 通过位置,速度和扭矩控制

. 梯形和正弦斜坡的路径生成器

. 剖面位置模式,速度模式和归位模式

. 使用线性(PT)和三次样条曲线(PVT)的插值位置

. 循环同步位置

. 过电子齿轮(EGEAR)和凸轮(ECAM)

. 当通过位置,速度,扭矩或电源实现运动轮廓模式

. 循模拟外部参考,脉冲的方向模式
